Çatılar; geometrik biçimlerine, taşıyıcı sistemlerine ve eğim özelliklerine göre farklı türlere ayrılır. Bu türler düz veya teras, tek eğimli, beşik, kırma, mansard, tonoz ve kubbe çatı olarak tanımlanırlar. Projelendirme aşamasında geometrik biçimin belirlenmesinde mimari tasarım, yapının kullanım amacı, iklim koşulları, açıklıklar, su tahliyesi, kaplama malzemesi, yalıtım ve maliyet gibi unsurlar etkilidir.
Beşik çatının en belirgin özelliği binalara karşıdan bakıldığında geometrik biçiminin üçgen, ters V veya A harfi görünümünde olmasıdır. Üçgen görünümlü çatının karşılıklı iki cephesi olan iki eğimli yüzeyler bir örtü konumundadırlar. Alın duvarları olarak tanımlanırlar. İki alın duvarının birleştiği en üst noktada mahya hattı olarak ifade edilir.
Yağmur ve kar sularının iki eğimli yüzeyden saçaklara doğru akmasını sağlayan bu çatı tipi, sade geometrisi ve farklı yapılara uyarlanabilmesi nedeniyle yaygın olarak kullanılır.
Beşik Çatı Nelerden Oluşur?
- Eğimli Yüzeyler: Yağış suyunun aktığı iki ana yüzeydir.
- Gable (Alın Duvarı): Uçlarda, iki eğimli yüzeyin altında kalan üçgen biçimli cephe bölümüdür.
- Mahya: İki eğimli yüzeyin üst noktada birleşmesiyle oluşan hattır.
- Saçak: Çatının dış duvarlardan dışarıya doğru uzanan alt kenar bölümüdür.
Beşik Çatı Projelendirmesi Nasıl Yapılır?
Yapının bulunduğu bölgenin iklimine, çatı açıklığına, kaplama malzemesine ve taşıyıcı sistemine göre farklı eğimlerde ve boyutlarda tasarlanabilir.
- Ölçüm ve Tasarım Gereksinimlerinin Belirlenmesi: İklim koşulları, eğim, açıklık, taşıma kapasitesi, yalıtım, havalandırma, drenaj ve birleşim detayları birlikte değerlendirilerek tasarım planlaması yapılır.
- Taşıyıcı Sistem Seçilmesi: Çatının yüklerini taşıyacak sistemdir. Ahşap veya çelik gibi malzemelerden yapılır.
- Kaplama Malzemesinin Belirlenmesi: En üst kısımda dış etkenlerden yapıyı korumak için hangi kaplama malzemelerinin kullanılacağı belirlenir.
- Yalıtım, Havalandırma ve Su Tahliye Detaylarının Planlanması: Drenaj sistemi, su ve ısı yalıtımının nasıl ve hangi malzemelerden oluşturulacağı belirlenir. İç kısımda alın duvarlarının arasında daha kullanılabilir alanlar olması ve havalandırma boşluklarının oluşturulması için gerekli tasarım kararları alınır.
- Montaj, Birleşim Detayları ve Uygulama Kontrolleri: Montaj aşamasında uygulanan malzemelerin ve kurulan sistemlerin kontrolü yapılır. Projelendirmeye uygun olup olmadığı değerlendirilir.
Beşik Çatı Nerelerde Kullanılır?
Mimari tasarımın gerektirdiği eğim derecesi ile formu oluşturmak ve uygun taşıyıcı katmanlarla geniş açıklıkları örtmek amacıyla birçok yapıda kullanılabilir. Kullanım alanı belirlenirken, yapının ne amaçla kullanılacağı, iklim koşulları, mühendislik hesapları, ölçüleri ve kaplama özellikleri birlikte değerlendirilir.
- Fabrika ve Endüstriyel Tesisler
- Atölyeler, Depolar, Hangarlar
- Tarımsal Yapılar
- Köy Evleri, Müstakil Evler, Konut, Villalar
- Küçük ve Ticari Yapılar
Beşik Çatının Temel Özellikleri Nelerdir?
Çatı deyince ilk akla gelen üst kaplama malzemesi olsa da bir çatının performansında şeklinden taşıyıcı sistemine, yalıtım katmanlarından su tahliye detaylarına, havalandırma boşluklarından tüm malzemelerin birbiri ile uyumlu olmasına kadar birçok unsur etkilidir. Özellikle birleşim noktaları, dere ve oluklar, baca çevreleri, çatı çıkışları ve benzeri detaylarda yapılan uygulamalar, uzun süreli kullanım açısından büyük önem taşır.
Beşik çatının temel özellikleri, sade geometrisi, iki eğimli yüzeyi ve yağış suyunun iki yönde tahliye edilmesine elverişli yapısıdır. Çatı eğimi, taşıyıcı sistem, kaplama malzemesi ve birleşim detayları ise sistemin performansını belirleyen başlıca unsurlardır.
Başlıca en temel özellikleri şunlardır:
- İki yönlü eğim
- Alın duvarları
- Mahya hattı
- Kolay su tahliyesi
- Çatı arası kullanımı
İki Eğimli Yüzey
Çift tarafa eğimli yüzeyleri sayesinde yağmur ve kar sularının saçaklara doğru akmasını sağlayarak doğal bir su tahliyesi işlevi görürler. Alın duvarlarından yağış suları kendiliğinden aşağı akar.
Yapının bulunduğu bölgenin iklim koşullarına, üst kaplama malzemesine, taşıyıcı sisteme ve açıklıklara göre farklı eğimlerde tasarlanabilir. Eğim dereceleri aynı veya farklı olabilmektedir. Simetrik beşik çatıda iki yüzeyin eğimi ve genellikle yatay izdüşüm genişlikleri eşittir; asimetrik tasarımlarda bu değerler farklı olabilir. Bazı binalarda birden fazla alınlık bulunabilmektedir. Su sızıntılarının olmaması için uygun eğim verilmesi önemlidir.
Su Tahliyesi
Suyun güvenli biçimde tahliyesi için projeye uygun eğim, oluk ve drenaj detayları gerekir.
Yapım sırasında kullanılan dere ve oluklar, baca çevreleri, çatı çıkışları yapının büyüklüğüne göre tasarlanır. Su sızıntılarının olmaması için mahya hattının alın duvarlarıyla uyumlu olması önemlidir. Su yalıtımı ve doğru tasarlanan birleşim detayları, yağış kaynaklı sızıntı riskini azaltmaya yardımcı olur. Enerji verimliliği açısından da önem taşır.
Doğru bir tasarım ve uygulama ile suyun hızlıca tahliye edilmesi binanın statik yükünü dengelemesi açısından da avantajdır.
Kar Yükü ve Rüzgar
Beşik çatının eğimi, karın çatı yüzeyinde birikmesini ve kaymasını etkileyebilir. Bununla birlikte kar yükü, yapının bulunduğu bölgenin iklim koşulları ve ilgili mühendislik hesapları dikkate alınarak taşıyıcı sisteme aktarılmalıdır. Gerekli durumlarda kar tutucu elemanlar ve güvenli kar tahliyesine yönelik detaylar da projelendirilmelidir.
Beşik çatılarda rüzgârın oluşturduğu basınç ve emme etkileri, projelendirme aşamasında dikkate alınmalıdır. Çatı eğimi, yapı yüksekliği, bölgenin rüzgâr koşulları ve taşıyıcı sistemin bağlantıları birlikte değerlendirilmelidir. Özellikle kaplama ve taşıyıcı elemanların bağlantılarının uygun şekilde tasarlanması, çatının güvenliği açısından önem taşır.
Taşıyıcı Sistem
Beşik çatılar, ahşap veya çelik gibi farklı taşıyıcı sistemlerle uygulanabilir. Özellikle fabrika, depo ve endüstriyel tesislerde çelik konstrüksiyon kullanılarak geniş açıklıkları geçebilen taşıyıcı sistemler tasarlanabilir. Taşıyıcı elemanların boyutları ve yerleşimi; açıklık, sabit ve hareketli yükler, kar ve rüzgâr etkileri ile yapının kullanım amacına göre mühendislik hesaplarıyla belirlenir. Çatı arasındaki kullanılabilir hacim de çatının geometrisine ve taşıyıcı elemanların yerleşimine bağlıdır.
Beşik çatıların geometrik şekli sayesinde alın duvarlarının eğim derecesine, yapı genişliğine ve tasarım detaylarına göre yüksek olması iç kısımda alın duvarları arasında kullanılabilir bir hacim elde edilmesine imkan sağlar.
Beşik çatılar, çelik konstrüksiyon ile taşıyıcı sistem kurulduğunda çatı arasında kullanılabilir daha da geniş hacimli alanlar oluşturulabilmektedir.
Geniş açıklıklarda taşıyıcı sistemin türüne göre aşıklar, mertekler, makaslar ve yatay ve dikey taşıyıcılar için projenin ihtiyaçlarını karşılayan mühendislik hesaplarının yapılması önemlidir. Ayrıca yalıtım, havalandırma ve diğer detaylar iyi değerlendirilmelidir.
Geniş Açıklıkların Geçilmesi
Fabrika ve depolarda beşik çatı formu çelik makaslar veya farklı mühendislik çözümleriyle uygulanabilir. Ancak geniş açıklıkları geçebilme özelliği yalnızca çatı şekline değil, taşıyıcı sistemin tasarımına bağlıdır.
Üst Kaplama Malzemesi
Projeye uygun kaplama malzemesi seçilmesi önemlidir. Aksi takdirde su sızıntıları problemleri yaşanabilir.
Malzeme seçiminde eğim, su yalıtımı gereksinimleri ve uygulama detayları dikkate alınmalıdır.
Başlıca Kaplama Malzemeleri:
- Metal çatı kaplamaları
- Kiremit
- Bitümlü shingle
- Lifli çimento esaslı levhalar
- Projenin gereksinimlerine uygun diğer çatı kaplama sistemleri
Isı Yalıtımı
Isı yalıtımı malzemelerinin seçimi ve doğru uygulama yapılması da çatının performansında oldukça etkilidir. Enerji verimliliği açısından oldukça önemlidir.

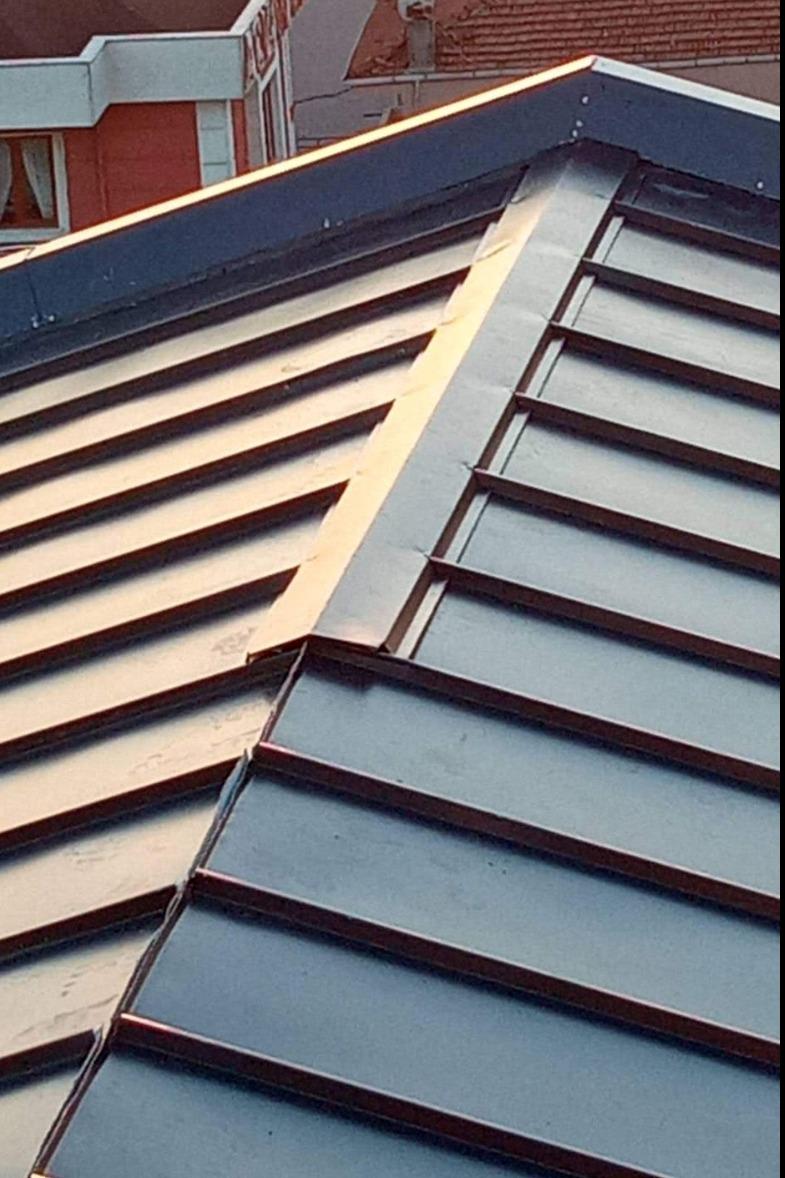

Mahya ve Birleşim Detayları
Mahya, saçak, dere ve birleşim detayları; su sızdırmazlığı, rüzgâra dayanım ve uzun süreli performans açısından önemlidir. Mahya yapımı hem alın duvarlarıyla uyumlu olmalı hem de iki çatı yüzeyinin birleşiminde doğru kaplama ve sızdırmazlık detaylarının uygulanmalıdır.
Çatı Arası Yüksek Hacim
Beşik çatıda çatı arasının kullanılabilirliği, eğim derecesi ve yapı genişliğiyle birlikte değerlendirilir. Yeterli iç yüksekliğin sağlanması, taşıyıcı elemanların yerleşimi, ısı yalıtımı ve havalandırma koşulları, bu alanın depo veya yaşam alanı olarak düzenlenmesinde belirleyicidir.
Havalandırma
Beşik çatının geometrisi, çatı arasında havalandırma boşlukları oluşturulmasına elverişlidir. Ancak etkili hava akışı sağlanabilmesi için saçak ve mahya gibi noktalarda uygun hava giriş ve çıkış açıklıkları tasarlanmalıdır. Doğru havalandırma, çatı arasında nem birikiminin kontrol edilmesine ve yapı katmanlarının korunmasına yardımcı olur.
İki eğimli alın duvarı arasında boşluk oluşması çatı katında ek yüzey olanı oluşturur. Hem daha iyi havalandırma hem de kullanılabilir yaşam alanı imkanı oluşturur.
Beşik Çatı Avantajları ve Dezavantajları
Sade geometrisi, iki yönde su tahliyesi ve farklı taşıyıcı sistemlerle uygulanabilmesi avantajlarıdır. Buna karşılık alın cephelerinin rüzgâra maruz kalması, çatı arasındaki alanın tasarıma bağlı olması ve uygun olmayan birleşim detaylarında sızıntı riski oluşması dikkate alınmalıdır.
Beşik Çatı Modelleri
- Simetrik Beşik: Müstakil evlerde sıkça görülen klasik modeldir. İki eğimli yüzeyin eğimi ve yatay genişlikleri eşittir. Mahya tam iki yüzeyin birleştiği yerde bulunur.
- Asimetrik Beşik: İki eğimli yüzeyin eğimi ile yatay izdüşüm genişlikleri farklıdır. Mimari tasarıma göre asimetrik form kazandırılır.
- Dik Eğimli Beşik: Oldukça yüksek eğim ile dik tasarlanan modelidir. Özellikle çatı altında kullanım alanının daha fazla olması için tercih edilen modeldir.
- Az Eğimli Beşik: Kullanılacak kaplama malzemesinin en az eğim koşulları, su tahliyesi ve yalıtım detaylarına göre iki eğim yüzeyinin minimum derecede olduğu modeldir. Karşıdan bakıldığında iki yüzeyin eğimi oldukça düşüktür.
- Çelik Taşıyıcılı: Çelik taşıyıcı sistemlerle uygulanır. Beşik formun çelik konstrüksiyonla desteklendiği modelidir.
Sıkça Sorulan Sorular
- Beşik Çatı Fiyatları Nedir?: Yeni bir çatı yapımında çatının ölçülerine, eğimine, taşıyıcı sistemine, kaplama ve yalıtım malzemelerine, işçilik koşullarına ve uygulama detaylarına göre değişir. Mevcut çatıların yenilenmesinde söküm, atıkların uzaklaştırılması ve mahya, saçak, oluk gibi detayların yenilenmesi de maliyeti etkileyebilir. Net fiyat için yapıya ve uygulama kapsamına özel değerlendirme yapılması gerekir.
- Beşik Çatı ile Beşik Tonoz Çatı Arasında Fark Var mı?: Beşik tonoz, en temel tanımıyla, eğrisel geometriye sahip bir kemerin bir doğrultu boyunca devam ettirilmesiyle oluşan örtü biçimidir. Beşik çatı da çatının geometrik formunu tanımlar. İki eğimli düz yüzeyin mahyada birleştiği türdür. Dolayısıyla iki sistem aynı geometrik biçime sahip değildir.
- Beşik Çatı Ekonomik mi?: Sade geometrisi nedeniyle bazı projelerde uygulama kolaylığı ve maliyet avantajı sağlayabilir. Ancak toplam maliyet; açıklık, taşıyıcı sistem, kaplama, yalıtım ve proje koşullarına göre değişir.
